Астанадағы «Тербелмелі қондырғы» тұғыры
13.08.2026

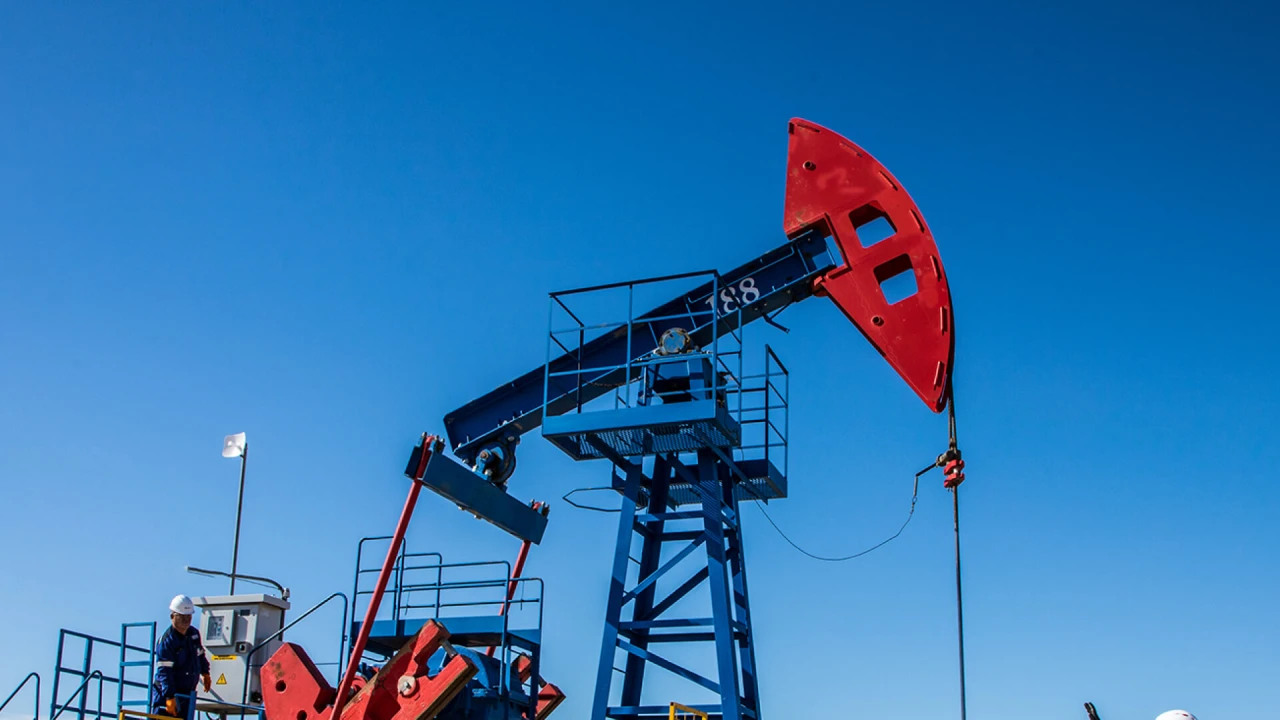

«ҚазМұнайГаз» ҰК АҚ «Тербелмелі қондырғы» тұғырын «Мұнай-газ кешені қызметкерлері» күніне 2025 жылы орнатқан.
Штангалық сорғылардың жетегі, ПШН 6-3-4000 маркасы мұнай өндіруде қолданылатын штангалық ұңғыма сорғыларын механикалық басқаруға арналған. Ол қозғалтқыштың айналмалы қозғалысын түрлендіру арқылы сорғының жұмысына қажетті штангалық бағанның алға-артқа қозғалысын қамтамасыз етеді.
ПШН 6-3-4000 маркалы тұғырда орнатылған жетек «Доссормұнайгаз» МГӨБ-ына қарасты «Ембімұнайгаз» АҚ-ның «Шығыс Мақат» кен орнының №77 ұңғысында пайдаланылды.
Техникалық сипаттамалар
| № | Көрсеткіш атауы | Мағынасы |
|---|---|---|
| 1 | Ұңғы сағасы штогындағы максималды жүктемесі, кН (кгс) | 60 (6 000) |
| 2 | Ұңғы сағасы штогының жүріс ұзындығы, м | 1,2; 1,6;2.0; 2,5; 3 |
| 3 | Редуктордың баяу жүрістегі білігіндегі рұқсат етілген ең жоғары айналу моменті, кНм (кгс·м) | 40 (4 000) |
| 4 | Теңгергіштің инутына тербеліс саны | 5,6 дан 8,8 -ге дейін |
| 5 | Редуктордың беріліс қатынасы | 37,18 |
| 6 | Жалпы өлшемдер, мм:- ұзындығы;- ені (қоршаусыз);- биіктігі | 6 9002 2905 420 |
| 7 | Жетек салмағы, кг:- электр жабдықтарсыз;- электр жабдықтармен | 12 43212 500 |
Постамент «Станок-качалка»
Постамент «Станок-качалка» установлен АО НК «КазМунайГаз» ко дню «Работников нефтегазового комплекса» в 2025 году.
Привод штанговых насосов, марки ПШН 6-3-4000 предназначен для механического привода штанговых скважинных насосов, используемых в нефтедобыче. Он обеспечивает возвратно-поступательное движение колонны штанг, необходимое для работы насоса, путём преобразования вращательного движения двигателя.
Установленный на постаменте привод марки ПШН 6-3-4000 эксплуатировался на скважине №77 месторождения «Восточный Макат» НГДУ «Доссормунайгаз» АО «Эмбамунайгаз».
Техническая характеристика
| № | Наименование показателя | Значение |
|---|---|---|
| 1 | Максимальная нагрузка на устьевом штоке, кН (кгс) | 60 (6 000) |
| 2 | Длина хода устьевого штока, м | 1,2; 1,6; 2.0; 2,5; 3 |
| 3 | Наибольший допустимый крутящий момент на тихоходном валу редуктора, кНм (кгсхм) | 40 (4 000) |
| 4 | Число качаний балансира в мин. | от 5,6 до 8,8 |
| 5 | Передаточное отношение редуктора | 37,18 |
| 6 | Габаритные размеры, мм:- длина;- ширина (без ограждения);- высота | 6 9002 2905 420 |
| 7 | Масса привода, кг:- без электрооборудования;- с электрооборудованием | 12 43212 500 |
The "Rocking Unit" Pedestal
The pedestal "Rocking machine" was installed by JSC NC «KazMunayGas» on the day of the "Workers of the oil and gas complex" in 2025.
The rod pump drive of the RPD 6-3-4000 brand is designed for the mechanical drive of rod borehole pumps used in oil production. It provides the reciprocating motion of the rod column required for pump operation by converting the rotational motion of the motor.
The RPD 6-3-4000 drive mounted on a pedestal was operated at well No. 77 of the East Makat oilfield of «Dossormunaygas» OGPD, «Embamunaygas» JSC.
Technical specifications
| № | Indicator name | Meaning |
|---|---|---|
| 1 | Maximum load on the wellhead rod, кN (кgf) | 60 (6 000) |
| 2 | Wellhead rod stroke length, m | 1,2; 1,6;2.0; 2,5; 3 |
| 3 | Maximum permissible torque on the low-speed shaft of the gearbox, kNm (kgf/m) | 40 (4 000) |
| 4 | Number of swings of the balancer per minute | from 5,6 to 8,8 |
| 5 | Gear ratio of the gearbox | 37,18 |
| 6 | Overall dimensions, mm:- length;- width (without fencing);- height | 6 9002 2905 420 |
| 7 | Drive weight, kg:- without electrical equipment;- with electrical equipment. | 12 43212 500 |
